Затвор щитовой лотковый ЗЩЛ

Затвор щитовой лотковый ЗЩЛ является самым простым видом щитовых затворов. Конструкция данного затвора отличается надежностью в эксплуатации и простотой в обслуживании и ремонте.

Затвор щитовой лотковый применяется для перекрытия потока жидкости в открытом канале (лотке) либо на входе (выходе) камеры при атмосферном давлении.

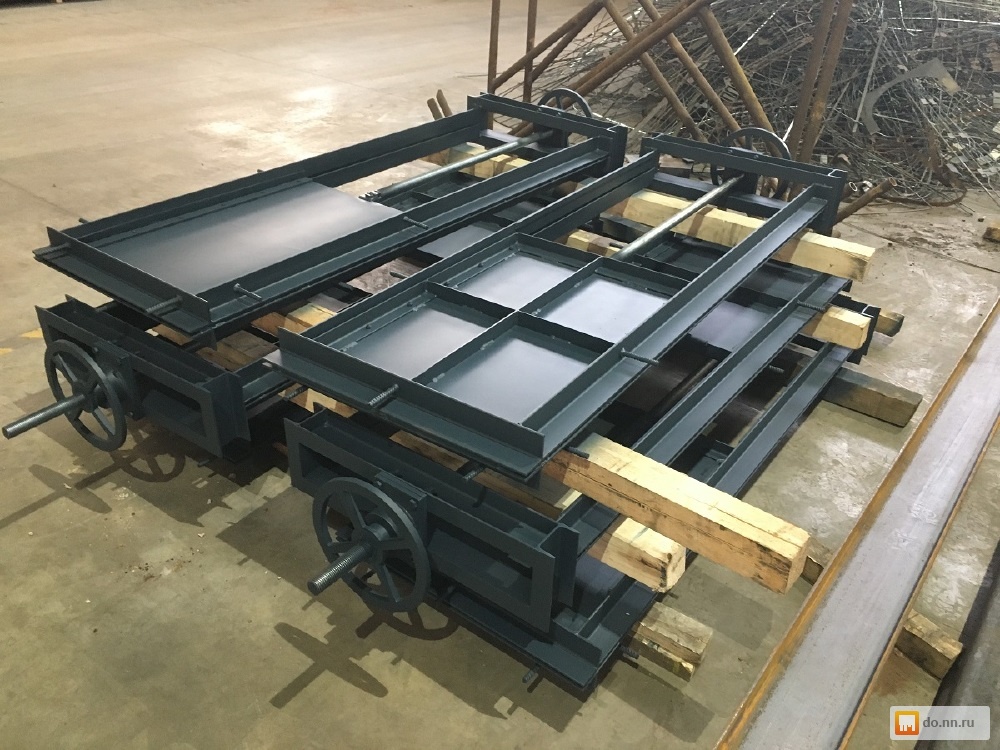

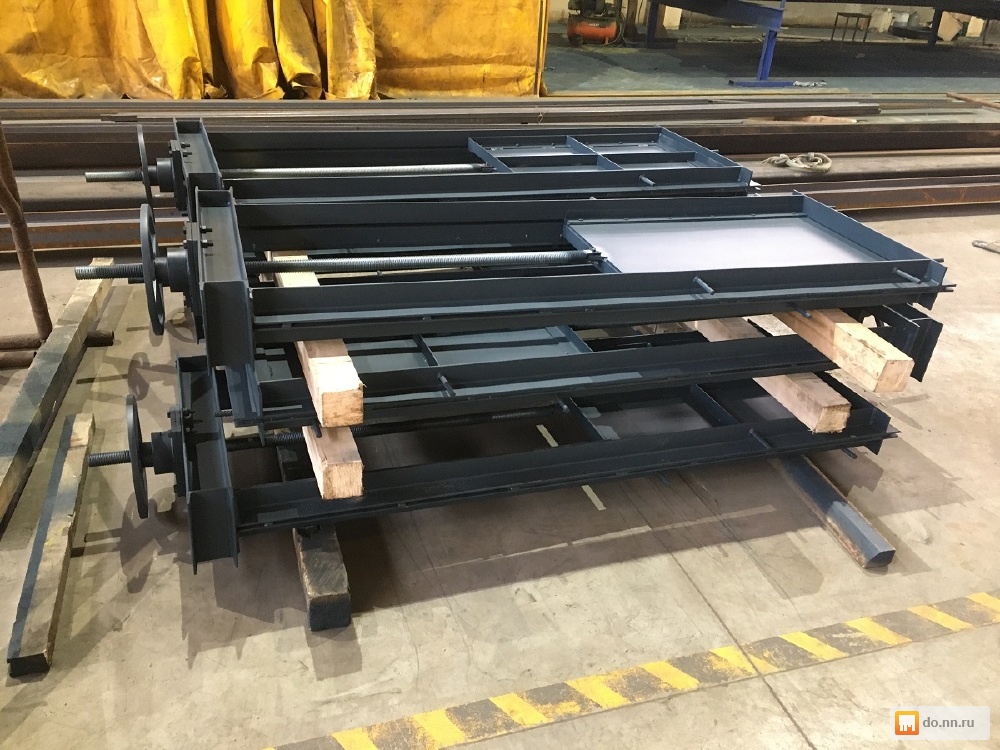

Затвор состоит из рамы, подвижной заслонки (щита), винтового подъемного механизма и штурвала в ручном исполнении. При необходимости ЗЩЛ может быть изготовлен под управление электроприводом или ручным редуктором для снижения усилия вращения штурвала. При вращении штурвала(муфты привода) происходит подъем либо опускание подвижной заслонки (щита), тем самым осуществляется контроль потока жидкости в канале (лотке).

Клиновая конструкция, вкупе с применением специальной профильной износостойкой резины, обеспечивает полную герметичность в момент закрытия затвора и исключает протечки при атмосферном давлении (самотеке).

Номенклатура
Размеры окна перекрытия

ШхВ, мм

Общая высота рамы Н, мм
Затвор щитовой лотковый - ЗЩЛ 300х450 2000
600х600 1350
800х1000 2200
900х1200 2600
1200х1200 2800

Доставка — по всей России из Нижнего Новгорода
