Объявления в Нижнем Новгороде

Координатно-расточной 2410

... 000 Рублей
токарно-винторезный 1в62г бу в хорошем рабочем состоянии 2 штуки 150 ...
станок токарный с чпу 16а20ф3 с нц31 бу рабочий отключен 150 000 рублей ...

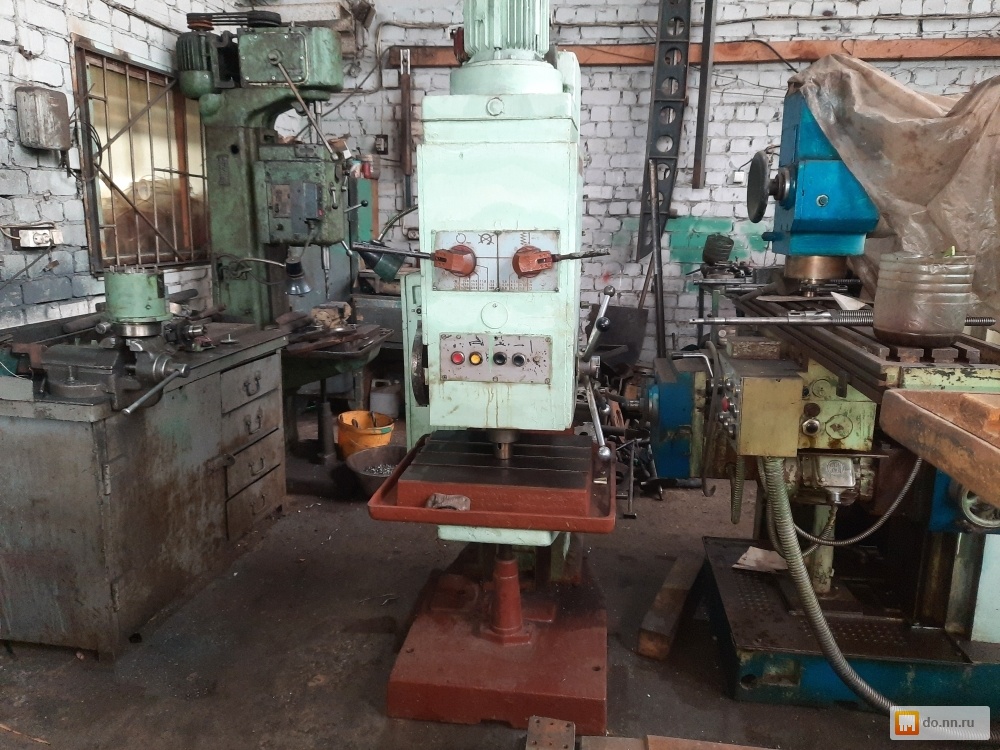

Вертикально-сверлильный станок модели 2Н135 предназначен для выполнения следующих видов работ: сверления, рассверливания, зенкования, зенкерования, развертывания, растачивания, нарезания резьбы машинными метчиками. Диаметр отверстий до 35мм.

Кривошипные листовые ножницы с наклонным ножом НД-3316 предназначены для резки листового металла с пределом прочности 500МПа и с наибольшими размерами поперечного сечения 4,0х2000мм. Возможна также разрезка неметаллических листовых материалов, исключающих быстрое затупление режущих кромок ножей и растрескивание разрезаемого листа. Гильотинные ножницы НД3316 АГ находят широкое применение в заготовительных цехах предприятий машиностроения, автотракторостроения, авиастроения, судостроения, сельхозмашиностроения и других отраслях промышленности. Технические характеристики гильотины НД3316Г Наибольшие размеры разрезаемого металла с временным сопротивлением 500МПа (50 кгс/мм²), мм: толщина 4 ширина 2000 Частота ходов ножа, мин -1: холостых 65 при резке наибольших размеров разрезаемого металла 22 Угол наклона подвижного ножа 1о19' Наибольшая длина отрезаемой полосы при работе с задним упором, мм 630 Габаритные размеры ножниц в плане, мм: слева-направо, спереди-назад (без бокового упора), высота ножниц 3300х1630х1520 Высота над уровнем пола от верхней кромки неподвижного ножа, мм 1520 Масса ножниц, кг 3870 Расход сжатого воздуха за одно включение, л 0,25

Фрезерный Широко-универсальный 6т80ш - 180 тр
Фрезерный Широко-универсальный FWF32Y Польша, аналог 6р82ш - 290 тр
Универсально-заточной 3е642 - 80 тр

Радиально-сверлильный станок модели 2К52 предназначен для широкого применения в промышленности. На станке можно производить сверление в сплошном материале, рассверливание, зенкерование, развертывание, подрезку торцов, нарезку резьбы метчиками и другие подобные операции в разных плоскостях и под разными углами. Технические характеристики:Модель 2К52-1 Наибольший условный диаметр сверления (сталь 45, ГОСТ 1050-74) 25 Вылет шпинделя (расстояние от оси шпинделя до образующей колонны, измеренное в плоскости, параллельной направляющим рукава и проходящей через ось колонны), мм: Наименьший 300 наибольший 800 Габаритные размеры станка, мм: Длина 1760 Ширина 915 высота 1970 Диаметр колонны, мм 180 Зажим колонны ручной Зажим на направляющих рукава ручной Класс точности, ГОСТ 8-82 Н Количество Т-образных пазов 3 Конус шпинделя, ГОСТ 25557-82 Морзе 3 Масса станка, кг 1250 Мощность главного привода, кВт 1,5 Наибольшее перемещение рукава по колонне, мм 625 Наибольшее перемещение сверлильной головки по направляющим рукава, мм 500 Наибольшее усилие подачи, Н 5000 Наибольший диаметр нарезаемой резьбы (сталь 45) М16 Наибольший крутящий момент на шпинделе, Н м 90 Расстояние между пазами, мм 160 Расстояние от торца шпинделя до рабочей поверхности плиты, мм 125…1000 Ход шпинделя, мм наибольший250 на выбивку инструмента 15 Частота вращения шпинделя, мин -1 63;100;160;250;400;630; 1000; 1600 Число ступеней механических подач шпинделя 3 Число ступеней частоты вращения шпинделя 8 Ширина паза, ГОСТ 1574-75, мм 18Н12 Ширина плиты, мм 630

Зубострогальный полуавтомат 5П23БП Полуавтомат предназначен для нарезания конических колес с прямыми зубьями методом обкатки резцами. Наибольший диаметр начальной окружности нарезаемых колес в мм 125 Наибольший модуль нарезаемых колес в мм 2,5 Наименьшее и наибольшее число зубьев нарезаемых колес 10—200 Наименьшая и наибольшая длина образующей начального конуса нарезаемых колес в мм 7—63 Наибольшее передаточное отношение нарезаемой пары при угле между осями 90° 10:1 Наибольшая ширина зубчатого венца в мм 20 Наибольшая высота нарезаемых зубьев в мм 5,5 Наименьший и наибольший установочный угол бабки изделия в градусах 0—90 Наименьший и наибольший угол поворота люльки в градусах 0—360 Наибольший угол установки суппортов в градусах 8 Наибольший ход резца в мм 28 Наименьший и наибольший выход резца из изделия в мм 3—5 Наименьшее и наибольшее расстояние от торца шпинделя изделия до центра станка в мм 30—140 Наибольшее смещение стола от центрального положения в мм ±5 Пределы чисел двойных ходов резцов в минуту 160—800 Наименьшее и наибольшее время обработки одного зуба в секундах 5,15—64,5 Мощность главного электродвигателя в квт 1,7 Габариты полуавтомата (длина X ширина X высота) в мм 1295Х945X1700 Вес полуавтомата в кг 1800

Наибольший условный диаметр сверления мм 35

Вылет шпинделя от образующей колонны

Наименьший 290

Наибольший 1000

Наибольшее расстояние от торца шпинделя до плиты мм 1120

Расстояние от торца шпинделя до стола мм

Наименьшее 15

Наибольшее 630

Диаметр колонны, мм 250

Ход шпинделя, мм На 1 оборот лимба 94,2

Размер конуса шпинделя по ГОСТ 2847-67 Морзе 4

Ширина фундаментной плиты мм 800

Ширина паза по ГОСТ 1574-71 мм 22

Размеры рабочей поверхности стола мм по ГОСТ 6569-70

Ширина 450

Длина 800

Количество ступеней скоростей шпинделя 8

Пределы скоростей шпинделя об/мин 35,5-1400

Количество ступеней механических подач шпинделя 6

Наибольшая эффективная мощность на шпинделе квт 1,6

Количество электродвигателей на станке 3

Общая установленная мощность, квт 2,8885

Габаритные размеры (ДхШхВ) 1850х800х2430

Масса станка 2100

Максимальная длинна листа – 2000 мм Максимальная толщина листа – 2 мм Мощность 2,2 кВт Масса 2800 кг.

Токарно-винторезный станок 1К62 предназначен для выполнения разнообразных токарных работ, в том числе для нарезания резьб: метрической, модульной, дюймовой, питчевой и архимедовой спирали. Шпиндель станка 1К62 установлен на специальных подшипниках, обеспечивающих жесткость шпинделя и точность станка. Станок 1К62 может использоваться для обработки закаленных заготовок. Токарная обработка разнообразных материалов может производиться с ударной нагрузкой без изменения точности. Высокая мощность главного привода станка, большая жесткость и прочность всех звеньев кинематических цепей главного движения и подач, виброустойчивость, широкий диапазон скоростей и подач позволяют выполнять на станке 1К62 высокопроизводительное резание твердосплавным и минералокерамическим инструментом. Технические характеристики станка 1К62 (РМЦ=750) Класс точности по ГОСТ 8-82 H Наибольший диаметр обрабатываемой заготовки, мм: над станиной 400мм над суппортом 220мм Наибольшая длина обрабатываемой заготовки, мм 1000 Размер внутреннего конуса в шпинделе, М Морзе 6 М80* Конец шпинделя по ГОСТ 12593-72 6К, 6М* Диаметр сквозного отверстия в шпинделе, мм 55, 62* Наибольшая масса устанавливаемой заготовки, кг закрепленного в патроне 300 закрепленного в центрах 1000 Число ступеней частот вращения шпинделя прямого 23 обратного 12 Пределы частот вращения шпинделя, мин Прямого 12,5-2000 Обратного 19-2420 Число ступеней рабочих подач: Продольных 42, 56* поперечных 42, 56* Пределы рабочих подач, мм/об Продольных 0.07-4.16 поперечных 0.035-2.08 Количество нарезаемых резьб, единиц: Метрических 45, 53* Дюймовых 28, 57* Модульных 38 Питчевых 37 архимедовой спирали 5 Пределы шагов нарезаемых резьб: дюймовых, число ниток на дюйм 24…1.625 метрических, мм 0.5-192 модульных, модуль 0.5…48 питчевых, питч 96..1 архимедовой спирали, дюйм 3/8”, 7/16” архимедовой спирали, мм 8, 10, 12 Наибольший крутящий момент, кНм 2 Наибольшее перемещение пиноли, мм 200 Поперечное смещение корпуса, мм ±15 Наибольшее сечение резца, мм 25 Масса станка, кг 2200 Привод станка Мощность электродвигателя привода главного движения, кВт 11 Мощность электродвигателя привода быстрых перемещений суппорта, кВт 0.75 или 1,1 Мощность насоса охлаждения, кВт 0.12

Токарно-винторезный станок 1К62 х1000

Универсальный фрезерный станок 6720В

Ножницы гильотинные механические СТД-9 4мм х 2500мм

Листогиб с поворотной балкой ЛС-6 длина гиба 2000мм толщина металла 4мм

Производитель MAYER & SCHMIDT
Модель 130 x 800
Высота центров 130 mm
Расстояние между центрами 800 mm

Пресс кривошипный механический К116Г 63т. предназначен для вырубки, просечки и вырезки деталей. Размер стола, 850х560. Максимальное усилие, т. 63 Ход ползуна, мм. 20-100. Число ходов ползуна, 75 ход/мин. Просвет между столом и ползуном сост. (Закрытая высота), 340 мм. Мощность, 7,0 кВт, Масса, кг. 5469.

Пресс кривошипный К 235 (усилие 63т)
Номинальное усилие пресса, кН (т) 630

Наибольший ход ползуна (штока), мм 16..100

Частота ходов ползуна непрерывных, 1/мин 90

Наибольшее расстояние между столом и ползуном в его нижнем положении - закрытая высота пресса, мм 240

Расстояние от оси штока до станины (вылет), мм 310

Величина регулировки расстояния между столом и ползуном, мм 80

Расстояние между стойками станины в свету, мм 290

Частота ходов ползуна одиночных от кнопки, 1/мин 45

Размеры стола, мм 570 х 900

Размеры отверстия в столе, мм 240 х 360

Диаметр отверстия в столе, мм 300

Толщина подштамповой плиты, мм 80

Размеры нижней поверхности ползуна, мм 310 х 370

Максимальный ход выталкивателя в ползуне, мм 50

Высота стола над уровнем пола, мм 850

Тип муфты тормоза УА3144

Электродвигатель главного привода, кВт 7

Габариты пресса (длина ширина высота), мм 1660 х 1880 х 2900

Масса пресса, кг 6120

Наибольший диаметр обрабатываемого изделия

- над станиной, мм 400/360

- над суппортом, мм 200/180

Диаметр отверстия в шпинделе, мм 45

Длина обрабатываемого изделия, мм 750

Размер конусного отверстия в шпинделе Морзе 6

Размер центра в пиноли задней бабки Морзе 5

Пределы чисел оборотов шпинделя, мин -1 5-2000

Пределы величин подач, мм/об

- продольных 0,05 - 2,8

- поперечных 0,025 - 1,4

Нарезание резьбы

- метрическая, шаг в мм. 0,25 - 56

- дюймовая, число ниток на 1" 112 - 0,5

- модульная, шаг в модулях 0,25 - 56

- питчевая, шаг в питчах 112 - 0,5

Точность геометрической формы цилиндрической поверхности образца, мм

- постоянство O в поперечном сечении 0,005

- постоянство O в любом сечении 0,012

Шероховатость поверхности после чистовой обработки Ra 1,25

Плоскостность торцевой поверхности, мм 0,01

Точность шага резьбы, мм 0,03

Мощность электродвигателя главного привода, кВт 5,5/7,5

Габариты станка, мм 2270x1110x1505

Вес станка, кг 2050

Универсально-фрезерный станок ALG-100Е Главный шпиндель Количество скоростей шпинделя – 16 Числа оборотов шпинделя, об/мин 40-2000 Внутренний конус шпинделя (конструкция ISO) – 40 Подвижная шпиндельная головка Ход шпинделя (вручную) мм – 40 Вертикальный стол Рабочая поверхность, мм – 640х195 Продольное перемещение автоматическое/ручное, мм – 310/340 Количество подач – 16 Величина подач, мм – 9-450 Продольный ход стола на один оборот мерного лимба, мм – 5 Вертикальный ход суппорта на 1 оборот мерного лимба, мм – 2,5 Ход подвижной шпиндельной головки на 1 оборот лимба, мм – 2 1 деление на лимбах для продольного и вертикального движений, мм – 0,02 1 деление на лимбе для поперечного движения, мм – 0,01 Электродвигатель станка двухскоростной Мощность, кВт – 1,6/2,5 Обороты двигателя, об/мин – 710/1430 Охлаждающий насос, мощность/обороты, кВт/об/мин – 0,1/2800 Габариты и масса станка Длина, ширина, , высота, мм – 1066х1048х1330 Масса станка с электрооборудованием, кг -700 Неподвижный консольный стол (306/R 5) Рабочая поверхность стола, мм – 235х600 Четыре Т-образных паза, ширина пазов, мм – 12 Расстояние между продольными осями пазов, мм – 66/406 Масса стола, кг – 44 Долбежное устройство (03-06/V 3) Максимальная длина хода, мм – 70 12 скоростей ходов, в пределах, ход/мин – 15-235 Наименьший и наибольший вылет центральной оси инструмента от торца направляющей на станине станка, мм 177/347 Поворот головки в обе стороны, град. — 90

Станок вертикально-фрезерный консольный FN2V Габаритные размеры стола (ДхШ) мм 1520x310 Площадь зажима (ДхШ) мм 1350x310 Перемещения стола с механическим приводом Продольный 800 мм Поперечное 265 мм Вертикальное 400 мм Максимальный безопасный вес на столе, кг 350 Количество скоростей 18 Диапазон скоростей об/мин 35.5-1800 Главный двигатель, кВт/об/мин 5.5/1500 Двигатель подачи, кВт/об/мин 1.5/1500 Требуемое пространство (ДхШхВ) мм 2550x1960x1970 Вес кг 2500

Листогиб с поворотной балкой 2000 х 4 мм

Пресс гидравлический одностоечный усилие 40т (Германия)

Наибольший диаметр обрабатываемого изделия

над станиной, мм………………………………………………………500

Наибольший диаметр обрабатываемого изделия

Над суппортом, мм……………………………………………………..270

Наибольшая длина обрабатываемого изделия, мм…………………...1400

Диаметр цилиндрического отверстия в шпинделе, мм……не менее 50

Высота устанавливаемого резца, мм………………………..не менее 25

Наибольшая масса обрабатываемого изделия, кг:

закреплённого в патроне………………………………………………..500

закреплённого в центрах………………………………………………..1500

Количество скоростей шпинделя:

прямого вращения ………………………………………………………40

обратного вращения …………………………………………………….12

Пределы частот вращения шпинделя, об/мин:

прямого вращения………………………………………………12,5-2000

обратного вращения ……………………………………………19-2420

Количество подач:

продольных……………………………………………………………….42

поперечных……………………………………………………………….42

Количество нарезаемых резьб:

Метрических …………………………………………………………….44

Модульных……………………………………………………………….38

Дюймовых………………………………………………………………..20

Питчевых………………………………………………………………….37

Шаги нарезаемых резьб:

Метрических, мм…………………………………………………0,87-192

Модульных, модуль………………………………………………0,5-48

Дюймовых, ниток на дюйм………………………………………24-2

Питчевых, питч……………………………………………………96-1

Архимедовой спирали…………………………………3/8", 7/16", 8,10 и 12 мм

Габаритные размеры станка, мм:

Длина …………………………………………………………………….2812

Ширина…………………………………………………………………...1166

Высота…………………………………………………………………….1324

Масса станка, кг………………………………………………………….2400

Класс точности станка по ГОСТ 8-82 (Н, П, В, А, С) П
Наибольший диаметр детали обрабатываемой над станиной, мм 400
Наибольший диаметр детали обрабатываемой над суппортом, мм 220
Наибольшая длина обрабатываемой детали, мм 1500
ЧПУ -
Пределы частот вращения шпинделя Min/Max, об/мин. 25 - 2000
Мощность, кВт 5.5
Габариты, мм 2900_1040_2500
Масса, кг 2500

Класс точности по ГОСТ 8-82 П Наибольший диаметр устанавливаемого изделия, мм 400 Наибольший диаметр устанавливаемого изделия в кожухе, мм 250 Наибольший диаметр устанавливаемого при шлифовании конических отверстий, мм 320 Наибольший диаметр устанавливаемого в кулачках патрона, мм 175 Наибольшая длина устанавливаемого изделия, мм 125 Наименьший и наибольший диаметр шлифуемого отверстия, мм 20..100 Расстояние от оси шпинделя передней бабки до подошвы станины, мм 1135 Расстояние от оси шпинделя передней бабки до зеркала стола (высота центров), мм 230 Расстояние от опорного торца фланца шпинделя изделия до торца кронштейна шлифовальной бабки, мм 800 Рабочий стол станка Размеры поверхности стола, мм 355 х 750 Наибольшая длина продольного перемещения стола от руки, мм 450 Наибольшая длина продольного перемещения стола от гидроцилиндра, мм 450 Ручное перемещения стола за один оборот маховика, мм 16,5 Скорость перемещения стола при шлифовании, м/мин 2..10 Скорость перемещения стола при правке круга, м/мин 0,4..2 Скорость перемещения стола при быстром продольном подводе и отводе, м/мин 12 Наибольшее перемещение шлифовальной бабки вдоль стола, мм 240 Поперечное перемещение шлифовальной бабки Перемещение за один оборот маховичка - грубое (наладочное), мм 2,5 Перемещение за один оборот маховичка - тонкое, мм 0,25 Перемещение на одно деление лимба, мм 0,001 Перемещение на одно качание рычага ручной дозированной подачи, мм 0,001 Передняя бабка (бабка изделия, шпиндель изделия) Наибольший угол поворота бабки изделия, град 30 Наибольший наладочное перемещение бабки изделия - назад (на рабочего), град 30 Наибольший наладочное перемещение бабки изделия - вперед (от рабочего), град 120 Частота вращения изделия (бесступенчатое регулирование), об/мин 180..1200 Внутренний конус шпинделя изделия, об/мин Морзе 5 Продольное перемещение торцового шлифовального круга наибольшее наладочное, мм 160 Электродвигатель шпинделя шлифовальной бабки, кВт 3,0 Габаритные размеры станка (длина х ширина х высота), мм 2500 х 1490 х 1650 Масса станка с электрооборудованием и охлаждением, кг 3100

Токарно-винторезный станок ИТ-1М

Класс точности по ГОСТ 8-82Е Н

Наибольший диаметр обрабатываемой заготовки, мм :

над станиной 400

над выемкой 550

над суппортом 225

Наибольшая длина обрабатываемой заготовки (РМЦ), мм 1000

Наибольшая длина обработки в выемке, мм 300

Цетр в шпинделе по ГОСТ 13214-79 Морзе 5АТ8

Конец шпинделя по ГОСТ 12593-72 6К

Диаметр прутка, проходящего через отверстие в шпинделе, мм 36

высота резца, устанавливаемого в резцедержателе, мм 25

Количество скоростей шпинделя 12

Пределы частоты вращения шпинделя, мин¯¹ 28...1250

Количество продольных / поперечных подач 50 / 50

Пределы подач, мм/об:

-продольных 0,05...6,0

-поперечных 0,025...3,0

Шаг нарезаемой резьбы :

-метрической, мм 0,25...112

-модульной, модуль 0,25...56

-дюймовой, ниток на один дюйм 56...1

-питчевой, питч 56...1

Габаритные размеры станка, мм :

-длина (соответствует РМЦ) 2165, 2585

-ширина 960

-высота 1500

Масса станка без принадлежностей и приспособлений (соответствует РМЦ), кг : 1140

Токарно-винторезный станок 16к20 служит для производства различных токарных работ, нарезания разнообразных резьб на заготовках, устанавливаемых в центрах или патроне, а так же для обтачивания и растачивания конических и цилиндрических поверхностей. Станок имеет мощный привод шпинделя и позволяет обрабатывать заготовки длиной до 1500мм и диаметром до 400мм.Станки оснащены приводом быстрых перемещений суппорта, а также фрикционным механизмом механического типа. Шпиндель имеет проходное отверстие диаметром 55мм. Аэростатическая разгрузка задней бабки обеспечивает лёгкость её перемещения.

Технические характеристики токарно-винторезного станка 16к20

Мах диаметр обработки над станиной 400 мм

Мах диаметр обработки над суппортом 220 мм

Длина обрабатываемой заготовки 750 мм

Диаметр отверстия в шпинделе 55 мм

Число ступеней вращения шпинделя 23

Размер конуса в шпинделе Морзе 6

Частота вращения шпинделя 12.5...2000 об/мин.

Число ступеней продольных подач 42

Число ступеней поперечных подач 42

Продольные подачи 0.07-4.16 мм/об

Поперечные подачи 0.035...2.08

Число нарезаемых метрических резьб 45

Число нарезаемых дюймовых резьб 28

Число нарезаемых питчевых резьб 37

Число нарезаемых модульных резьб 38

Число нарезаемых резьб архимедовой спирали 5

Шаг нарезания метрической резьбы 0.5...192 мм

Шаг нарезания дюймовой резьбы 24...1.625 ниток на дюйм

Шаг нарезания модульной резьбы 0.5...48 модулей

Шаг нарезания питчевой резьбы 96...1 питч

Шаг нарезания резьбы архимедовой спирали 3/8", 7/16" дюймов (8, 10, 12 мм)

Наибольшее перемещение пиноли задней бабки 200 мм

Поперечное смещение корпуса задней бабки +/-15 мм

Наибольшее сечение резца 25

Питание 220/380В, 50Гц

Мощность электродвигателя главного привода 10 кВт

Мощность электродвигателя привода ускоренного перемещения суппорта 0,75...1,1

Габаритные размеры (длина*ширина*высота) 2795*1190*1500 мм

Масса 3005 кг

Наибольшие размеры разрезаемого металла, мм Толщина 12 ширина 2000 Частота ходов ножа, мин-1 вспомогательных 40 Частота ходов ножа, мин-1 при резке небольших размеров разрезаемого листа 9 Угол наклона подвижного ножа, град 2.1 Наибольшая длинна листов отрезаемая по заднему упору, мм 500 Предельное отклонение на длинне 1000 мм, мм 0.25 Усилие прижима, кН не менее 73 Габаритные размеры, мм 3360х1950х2135 Масса, кг 6600

Станок предназначен для нарезания конических колес со спиральными зубьями и гипоидных конических колес по методу обкатки резцовыми головками. Нарезание зубчатых колес на станке может производиться двойным двухсторонним методом, при котором нарезаются одновременно выпуклая и вогнутая стороны зуба, и односторонним методом, при котором выпуклая и вогнутая стороны зуба нарезаются отдельно сменными головками. Наибольший диаметр начальной окружности нарезаемых зубчатых колес в мм 125 Наибольший модуль нарезаемых колес в мм 2,5 Наименьшее и наибольшее число зубьев нарезаемых колес 5—200 Наибольшая длина образующей начального конуса в мм 65 Наименьший и наибольший угол делительного конуса в градусах 4—90 Наибольшее передаточное отношение 10: 1 Наибольшая ширина зубчатого венца в мм 20 Наименьший и наибольший угол спирали нарезаемых зубьев в градусах 0—60 Наибольший угол качания люльки в градусах 70 Наибольший угол поворота диска шпинделя инструмента в градусах ±50 Наибольший угол наклона шпинделя инструмента в градусах ±5 Наименьшее и наибольшее радиальное смещение шпинделя инструмента в мм 0—64 Наименьшее и наибольшее расстояние от торца шпинделя делительной бабки до центра станка в мм 30—140 Пределы чисел оборотов шпинделя в минуту 137—820 Наименьшее и наибольшее время обработки одного зуба в секундах 2,15—21,5 Мощность главного электродвигателя в квт 1,7 Габариты станка (длина X ширина X высота) в мм 1295Х945X1700 Вес станка в кг 1600

Станок зубофрезерный 532

6,3Мм х 3150мм

Станки предназначены для выполнения разнообразных токарных работ, в том числе для нарезания резьб.

Технические характеристики:

Класс точности станка по ГОСТ8-82 Н,П

Наибольший диаметр обрабатываемой заготовки над станиной, не более, мм 500

Наибольший диаметр обрабатываемой заготовки над суппортом, не более, мм 290

Наибольшая длина обрабатываемой заготовки, не более, мм 1000

Конец шпинделя фланцевый по ГОСТ I2593-93 6

Инструментальный конус в шпинделе по ГОСТ 25557-82 Метр.80

Диаметр цилиндрического отверстия в шпинделе, мм 63

Высота устанавливаемого резца, мм 25

Инструментальный конус в пиноли задней бабки по ГОСТ 13214-79 Морзе 5

Количество скоростей шпинделя 60

Количество скоростей переключаемых без остановки шпинделя 20

Пределы частот вращения шпинделя, об/мин 2 - 2264

Наибольший крутящий момент на шпинделе станка, Нм 1000

Масса станка без комплектующих изделий, не более, кг 2600

Род тока питающей сети Переменный трехфазный

Частота тока, Гц 50

Напряжение, В 380

Количество электродвигателей (с электронасосом) 4

Пресс кривошипный механический К1430 усилие 100т

Технические характеристики

Модель ГД-8
Наибольший диаметр резьбы, мм 100

Наименьший диаметр резьбы, мм 10

Длина резьбы методом радиальной подачи, мм 160

Длина резьбы методом осевой подачи, мм 400

Мощность двигателя главного движения кВт 7,0

Наибольшее усилие подач 30 000 кг.
Диаметр накатываемой резьбы - 10 - 100 мм.
Наибольший шаг накатываемой резьбы - 6 мм.
Скорость вращения шпинделя - 3-100 об/мин.
Габариты станка Длинна Ширина Высота (мм) 2330_1350_1400
Масса кг 3820

Пресс гидравлический горизонтальный П0930

усилие 100т

Технические характеристики

Модель ГД-8
Наибольший диаметр резьбы, мм 100

Наименьший диаметр резьбы, мм 10

Длина резьбы методом радиальной подачи, мм 160

Длина резьбы методом осевой подачи, мм 400

Мощность двигателя главного движения кВт 7,0

Наибольшее усилие подач 30 000 кг.
Диаметр накатываемой резьбы - 10 - 100 мм.
Наибольший шаг накатываемой резьбы - 6 мм.
Скорость вращения шпинделя - 3-100 об/мин.
Габариты станка Длинна Ширина Высота (мм) 2330_1350_1400
Масса кг 3820

Размеры основного стола, мм – 320х1000 Расстояние между Т-каналами, мм – 63 Максимальный продольный ход, мм – 560 Максимальный вертикальный ход, мм – 400 Расстояние между осью шпинделя и противоплеча, мм -150 Максимальное расстояние между концом шпинделя и противоподшипником, мм – 290 Габаритные размеры станка, мм: длина — 1476 ширина – 1112 высота – 1780 Вес станка, кг – 1540

Машина листогибочная 3-х валковая И2220 (вальцы 10 х 2000мм)

Технические характеристики машины листогибочной И2220:

1. Толщина изгибаемого листа, мм от 4 до 10

2. Максимальная ширина изгибаемого листа, мм 2000

3. Скорость гибки, м/мин 7

4. Наименьший диаметр трубы получаемой на машине, мм 320

5. Диаметр нижних приводных валков, мм 240

6. Диаметр верхнего нажимного валка, мм 268

7. Электродвигатель главного привода:

- тип АО-52-4

- мощность, кВт 7

- число оборотов, об/мин 1440

8. Электродвигатель механизма перемещения:

- А-42-4

- мощность, кВт 2,8

- число оборотов, об/мин 1420

9. Габаритные размеры машины, мм:

- длина 3800

- ширина 1000

- высота 1260

10. Вес машины, кг 3580

Станки модели 2а554 предназначены для сверления, рассверливания, зенкования, развертывания, нарезания резьбы; применяется в условиях единичного и серийного производства

Диаметр сверления в стали 45 по ГОСТ 1050-38, мм 50

Диаметр сверления в чугуне СЧ по ГОСТ 1412-89, мм 63

Условный диаметр нарезаемой резьбы в стали 45 по ГОСТ 1050-38 М52х5

Условный диаметр нарезаемой резьбы в чугуне СЧ по ГОСТ 1412-89 М54х4

Расстояние от оси шпинделя до направляющей колонны (вылет), мм

наибольшее 1600

наименьшее 375

Наибольшая масса инструмента, устанавливаемого на станке, кг 15

Диаметр гильзы шпинделя, мм 90+0,02

Обозначение конца шпинделя по ГОСТ 24644-81

Морзе 5 АТ6

Расстояние от торца шпинделя до рабочей поверхности плиты, мм

наибольшее 1600

наименьшее 450

Перемещение шпинделя, мм

наибольшее 400

на один оборот лимба 120

на одно деление лимба 1

Наибольшее перемещение сверлильной головки по рукаву, мм 1225

Наибольшее вертикальное перемещение рукава по колонне, мм 750

Наибольший угол поворота рукава вокруг оси колонны, град. 360

Скорость вертикального перемещения рукава, м/с (м/мин) 0,023 (1,4)

Скорость вращения отвода шпинделя, м/с (м/мин) 0,06 (3,5)

Пределы частоты вращения шпинделя, мин-1 18....2000

Пределы подачи шпинделя, мм/об 0,045...5,0

Число ступеней вращения шпинделя 24

Число ступеней рабочих подач 24

Наибольший крутящий момент на шпинделе, Н.м. 7100

Наибольшее усилие подачи, Н 20000

Суммарная мощность установленных на станке электродвигателей, кВт 8,925

главного движения 5,5

перемещения рукава 2,2

гидрозажима колонны 0,55

насоса охлаждения 0,125

ускоренного отвода шпинделя 0,55

Класс точности по ГОСТ 8-82 Н

Габаритные размеры, мм длина 2850 ширина 1030 высота 3430

Масса станка без съемных приспособлений, кг 4700

Станки модели 6р81ш предназначены для выполнения разнообразных фрезерных работ цилиндрическими, торцевыми, концевыми, фасонными и другими фрезами.

Рабочая поверхность стола, мм 250х1000

Перемещение стола, мм, наибольшее

продольное 710

поперечное 250

вертикальное 400

Перемещение гильзы вертикального шпинделя, мм, наибольшее 80

Угол поворота оси вертикального шпинделя, град

к станине 45

от станины / в продольной плоскости 90 / 90

Скорость быстрого перемещения стола, мм/мин

продольного 2900

поперечного 2300

вертикального 765

Количество скоростей шпинделя

вертикального 12

горизонтального 21

Частота вращения шпинделя, мин-1

вертикального 31,5-1400

горизонтального 16-1600

Подача стола, мм/мин

продольная 35-1020

поперечная 27-790

вертикальная 9-264

Конус шпинделя

горизонтального ISO 50

вертикального ISO 40

Мощность электродвигателя, кВт

привода подач 1,5

привода вертикального шпинделя 2,2

привода горизонтального шпинделя 5,5

Габаритные размеры, мм

длина 2135

ширина 1725

высота 2015

Масса, кг 2500

Размеры рабочей поверхности стола (длина Х ширина), мм

1250 X 320

Число Т-образных пазов 3

Наибольшие перемещения стола, мм продольное механическое 800

продольное вручную 800

поперечное механическое 240

поперечное вручную 250

вертикальное механическое 410

вертикальное вручную 420

Наименьшее и наибольшее расстояния от оси шпинделя до рабочей поверхности стола, мм 30-450

Расстояние от оси шпинделя до хобота, мм 155

Расстояние от торца шпинделя поворотной головки до стола, мм 35-535

Расстояние от оси шпинделя поворотной головки до направляющих станины мм 260-820

Перемещение стола на одно деление лимба (продольное, поперечное, вертикальное), мм 0,05

Перемещение стола на один оборот лимба, мм: продольное и поперечное 6

вертикальное 2

Наибольшая масса обрабатываемой детали, кг 250

Перемещение пиноли шпинделя поворотной головки , мм:

на один оборот лимба 6

на одно деление лимба 0,1

Наибольшее перемещение пиноли шпинделя, мм 80

Поворот головки в поперечной плоскости стола, град:

к станине 45

от станины 90

Поворот головки в продольной плоскости стола, град 360

Поворот накладной головки, град 360

Поворот головок на одно деление шкалы, град 1

Выключающие упоры подачи (продольной, поперечной, вертикальной) есть

Блокировка ручной и механической подачи (продольной, поперечной, вертикальной) есть

Блокировка раздельного включения подачи есть

Автоматическая прерывная подача продольная есть

поперечная и вертикальная нет

Торможение шпинделя есть

Предохранение от перегрузки (муфта) есть

Электродвигатели:

Тип А02-51-4-С2

мощность, квт 7,5

число оборотов в минуту 1460

Электродвигатель привода подач: тип

А02-31-4-С2

мощность, квт 2,2

число оборотов в минуту 1430

Электродвигатель привода шпинделя поворотной головки: тип

А02-31-4-С2

мощность, квт 2,2

число оборотов в минуту 1430

Электронасос подачи охлаждающей жидкости: тип ПА-22

мощность, квт 0 ,125

число оборотов в минуту 2800

производительность л/мин 22

Габарит станка (длина X ширина X высота), мм 2470 X 1950 X 1950

Масса станка, т. 3,3

Фрезерный станок FCH 63 SCA Продольный ход X 1500 mm Поперечный ход Y 630 mm Вертикальный ход Z 630 mm Длина стола 2200 mm Ширина стола 630 mm Мощность привода шпинделя 22 kW вес заготовки -2т. вес-11т

Пресс листогибочный гидравлический ИБ1430Б-02

Технические характеристики

Пресс листогибочный гидравлический ИБ1430Б-02 Пресс листогибочный гидравлический ИБ1430Б-02 предназначен для изготовления различных деталей из листового и полосового проката методом холодной гибки в универсальном V-образном штампе. В специальных штампах может выполнять гибку по радиусу, штамповку, пробивку отверстий и пазов. Пресс оснащен механизмом регулирования хода ползуна для точной остановки ползуна в конце гиба, что позволяет получать детали с любым углом гиба

Модель иб1430б-02

Номинальное усилие, кН 1000

Ход ползуна наибольший, мм 190

Расстояние между стойками в свету, мм 2000

Расстояние между стойками в свету, мм 2000

Мощность суммарная кВт 11,46

Размер стола ширина/длинна мм 200/2400

Габариты станка Длинна Ширина Высота (мм) 2640_1650_2830

Масса кг 7500

Диаметр шпинделя 90 мм. Конус ISO 40 Пределы частот вращения шпинделя 28 - 1400(x18) об/мин Горизонтальное перемещение шпинделя (мм) 700 Перемещение по оси X 1250 мм Перемещение по оси Y 1200 мм Перемещение по оси Z 1600 мм Длина стола 1120 мм Ширина стола 1000 мм Макс нагрузка на стол - 3000 кг Высота машины 2690 мм Длина машины 4180 мм Ширина машины 2300 мм Масса 11200 кг

Токарно-винторезный универсальный станок 1А64

Наибольший диаметр обрабатываемой детали над суппортом мм 480

Наибольший диаметр обрабатываемой детали мм 800

Наибольшая длинна обрабатываемого изделия мм 2800

Наибольший диаметр обрабатываемого прутка мм 80

Число оборотов шпинделя об/мин 1450

Мощность электродвигателя главного движения кВт 17

Габаритные размеры (Длинна х Ширина х Высота) мм 5825 х 2000 х 1660

Вес станка кг 11700

Станки модели 53а80 предназначены для нарезания цилиндрических и червячных колес в условиях единичного и серийного производства методом радиального врезания

Наибольший диаметр нарезаемых колес, мм:

без контрподдержки 800
с контрподдержкой 800

Максимальный модуль нарезаемых зубьев, мм 10
Минимальное число нарезаемых зубьев 8
Диаметр стола, мм 630
Наибольший угол наклона зубьев нарезаемых колес, град +-/45
Расстояние между осями стола и фрезы, мм 80-500
Расстояние от плоскости стола до оси фрезы, мм 195-595

Наибольшие размеры установленной червячной фрезы, мм:

длина 200
диаметр 200

Наибольшее вертикальное перемещение суппорта, мм 400
Конус отверстия фрезерного суппорта (Морзе) 5
Наибольшее осевое перемещение фрезы, мм 180
Частота вращения фрезерного шпинделя, об/мин 40-405

Подача, мм/мин:

вертикальная 0,75-7,5
радиальная 0,22-2,25
тангенциальная 0,13-2,6

Мощность электродвигателя основного привода, кВт 8; 10; 12,5

Габариты станка, мм:

длина 2897
ширина 1810
высота 2250

Вес, кг 11150

Пресс гидравлический П 0440 (усилие 1000т)

Токарный станок 165 (ДИП-500 х 2800)

Универсальный токарно-винторезный станок модели 165 предназначен для обработки черных и цветных металлов с большой скоростью резания резцами из быстрорежущей стали и твердых сплавов. На токарном станке 165 могут выполняться самые разнообразные токарные работы, включая точение конусов, а также нарезание метрической, модульной и дюймовой резьб

Наибольший диаметр изделия, устанавливаемого над станиной, мм 1000

Наибольший диаметр точения над нижней частью суппорта, мм 650

Наибольший диаметр обрабатываемого прутка, мм 80

Расстояние между центрами, мм 2800

Наибольшая масса обрабатываемого изделия, кг 5000

Высота центров, мм 500

Наибольшая длинна обтачивания, мм 2520

Пределы чисел оборотов шпинделя в минуту 5-500

Пределы продольных подач, мм/об; 0,20 – 3,05

Пределы поперечных подач, мм,об; 0,07 – 1,04

Пределы шагов нарезаемых резьб:

Метрических, мм 1 – 120

Модульных, модулей 0,5п – 30п

Дюймовых, число ниток на один дюйм ; 28 – 1/4

Габариты станка, мм (длин х шир х выс) 5825х2000х1760

Вес станка, кг 12 500
